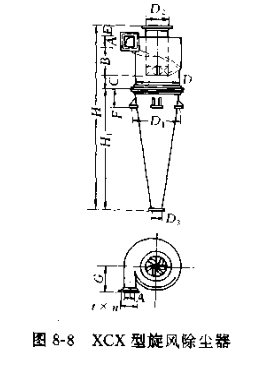

XCX型旋風除塵器如圖8-8所示。它主要由蝸殼入口裝,向下傾斜的蝸殼斜底板,長錐體和具有減阻器的芯管組成,進口面積較小且呈方形,相對斷面比較大,采用的漸開線蝸売旋轉270°,與向下傾斜的底板配合,加之長錐體結構,改善了氣流的運動狀況,
消除了上灰環和返混,有利于粉塵的分離,提高了除塵效率。在分割粒徑dso為6.4gm時,除塵效率為8.-5%。當除塵器入口氣流速度保持在18~26m/s的范町內時,運行效果為佳。
