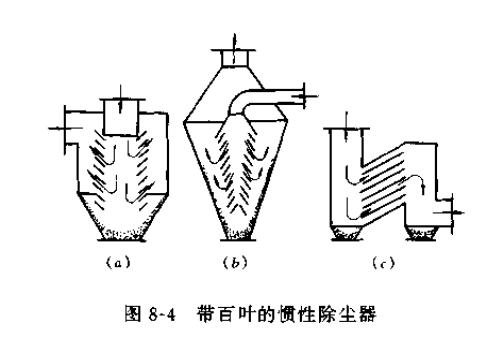

圖8-4所示的是帶百葉的慣性除塵器。含塵氣流進入除塵器后,按百葉的方向折轉使粉塵分離,然后氣流由排氣管排出。提高沖向百葉板的氣流速度,可以提高除塵效率。開始時效率提高較快,當氣流速度為10m/s以后,效率增加較慢。因此在百葉式慣性除塵器中,流速不宜太高,通常取12~15m/s。

      百葉式慣性除塵器常用作濃聚器,圖8-5是其中的一種類型。90%的含塵氣流通過百葉之間的縫隙(一般不大于6mm),急轉折150°角,凈化后排除。其中的粉塵由于慣性作用撞擊在百葉的斜面上,返回到中心氣流中,這樣在剩余的10%的氣流中,粉塵得到凝聚。這股氣流被引入到二次除塵的旋風除塵器中,在這里除塵后的氣流再返回到百葉式除塵器的入口再次凈化。這種除塵器的總效率為73%~94%。對水泥塵(>10mn的塵粒占75%)的總除塵效率為87%。它的缺點是壓力機失較一般慣性除塵器大,約為500~700Pa。

百葉式慣性除塵器不適用于纖維性粉塵,這種粉塵易將葉片間縫隙堵死,難以清灰。
