改變通風機特性曲線的調節方法,可以通過改變通風機的轉速,改變通風機進口導流器的葉片角度以及改變通風機葉片寬度和角度等途徑來實現。
(一)改變通風機速的調節方法
1.概述改變轉速后,通風機的效率保持不變,而功率則由于風量與壓力的降低而下降。

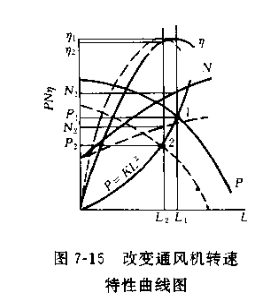

如圖7-15所示,通風機以轉速n1在管網特性曲線P=SL²的管網中工作時,其風量為L(zhǎng)1,壓力為P1,功率為N1,效率為η1,即工況點1。當通風機轉速減至n2時,風量為L(zhǎng)2,壓力為P2,功率為N2,效率為η2,即工況點2。通風機轉速由n1変為n2后,通風機效率基本不變,即η1=η2。

從通風機氣動力學原理來講,改變轉速的調節方法是最節能的調節方法。但由于通風機裝置還包括原動機和傳動設備,采用變速的原動機或傳動設備,必須增加投資成本,而且變速原動機也有一個效率問題,因此,采用變轉速的具體方案時,必須進行投資與節能效果的比較。
2.變轉速調節裝置的種類
變轉速調節裝置可分為如下幾種
(1)液力偶合器(液力聯軸器)
(2)滑差離合器;
(3)籠型電動機調壓調速;
(4)外接電阻調速
(5)串級調速;
(6)變頻調速;
(7)變極調速。

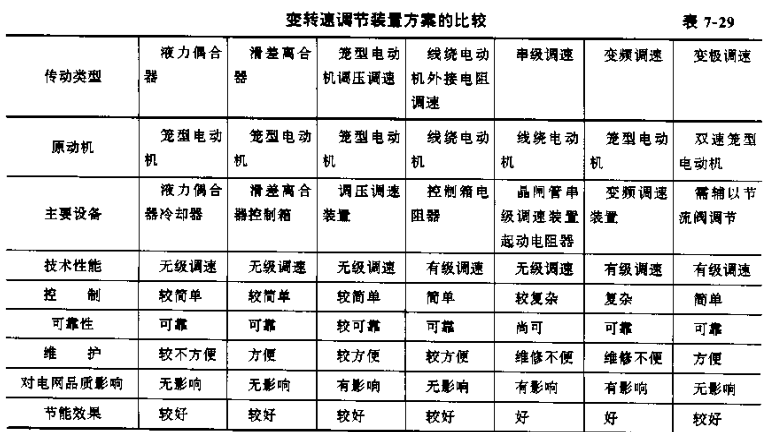

以上幾種變轉速調節裝置的情況比較見表7-29

在通風空調工程中,日前應用較多的變極調速和變頻調速。
     變極調速是利用雙速電動機,通過接觸器轉換變極,可得到兩檔轉速。為了更好的調節通風機的風量,在兩種轉速條件下,再利用進口導葉進行風量調節,即可達到好的節能效果。這種方法成本低、簡單可靠,節能效果較好。
變頻調速是由變叛裝置向電動機提供可變頻率和可變電壓的電源。當同時改變電源的頻率和電壓時,即可調節電動機的轉速,從而調節通風機的風量。由于電動機調速時的任一轉速,都基本上對應于每一頻率的額定轉速,故效率高,節能效果好。變頻裝置的類型很多,如北京整器廠的LPB型、LPID型、GTR型,北京椿樹整流器廠的KJP型等。
