一)目的

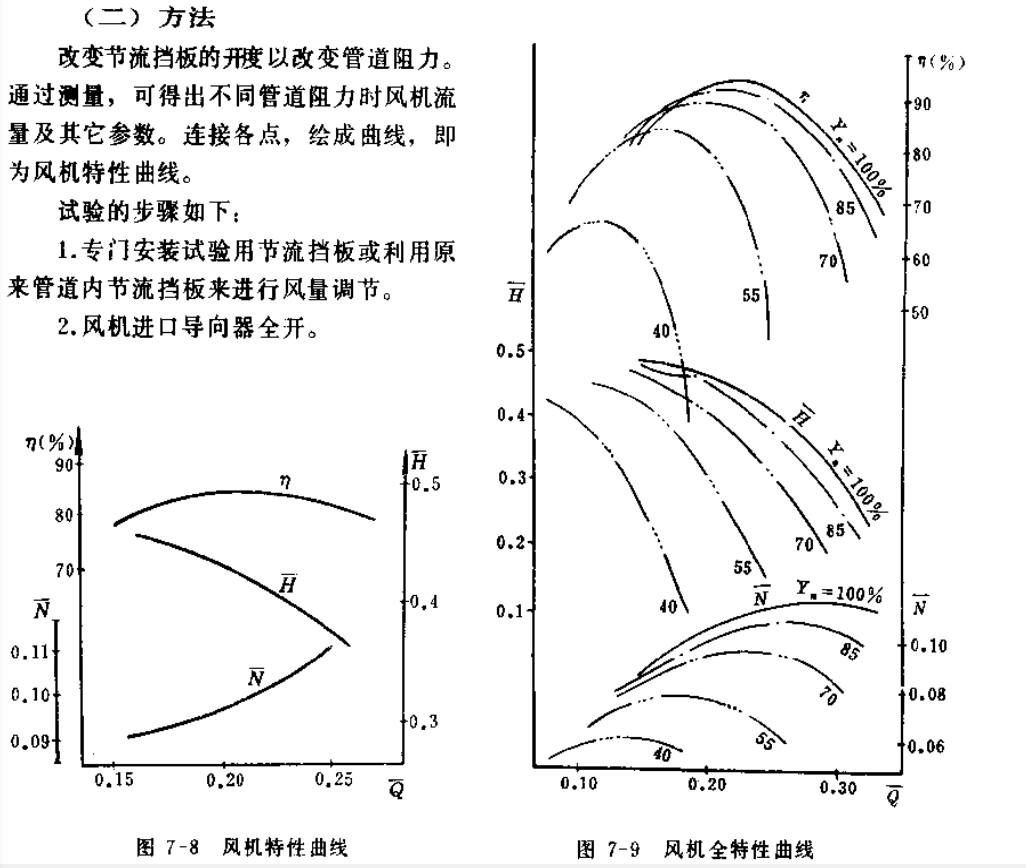

進行送、引風機全特性試驗的目的,是求出風機本身的特性曲線,繪出在一定轉速下風機的流量與壓力、功率、效率等參數間的關系曲線,即H=f(Q)、N=f(Q)、n=f(Q),如圖7-8

3.按節流擋板的不同開度(如0%、20%、40%、60%、80%、100%)逐點進行試驗。一般試驗工況不少于五個。測定每個試驗工況下的有關參數。
4.如果不按上述擋板開度來劃分試驗點,也可以采用另ー種方法即把風機電動機的電流值從零到額定值等分為五個電流值,逐點進行試驗。
5.在每一個試驗工況下,穩定十分鐘后進行測量,測量項目包括:風量及測定風量處的靜壓、溫度、煙氣分析(冷態不用進行煙氣分析)、風機出口靜壓及風機進口導向器前靜
壓,電動機功率、電流、電壓、轉速、大氣壓力、風門開度以及有關運行方式的數據(見表7-4所示)
6.在測量期間運行方式應保持不變。
7.整理試驗資料,分別算出每一工況下風機的流量、壓力、功率、效率等數據,然后繪出在導向器全開時風機全特性曲線。
8.同樣,將上述第二項導向器開度分別調到85%、70%,55%、40%,再按上述各項進行試驗,然后繪出相應導向器開度時風機全特性曲線。

一般只做導向器全開(即Yn=100%)時的風機全特性試驗。
(三)試驗數據的整理
試驗后需要審核記錄,舍去不合理的數據,并按各工況試驗方式標上記號。然后把各工況原始數據分別進行平均,得出平均值(測定流量的原始數值一一動壓值應先開方后平均)。

(四)繪制風機特性曲線
1.試驗條件下的性能曲線:以橫座標表示風量,縱座標表示風壓、功率及效率,將各風量下相應的風壓、功率、效率數值畫在圖上,然后再將它們連成曲線。
2.換算成特定條件下風機性能曲線:把試驗條件下的曲線。,根據前面介紹的公式換算成下列條件下的性能曲線:
送風機t=20℃,大氣壓力P。=760毫米汞柱,氣體重度p=1.2公斤/米3
引風機t=20℃,大氣壓力po=760毫米汞柱,氣體重度p=0.745公斤/米3。
3.換算成無因次特性曲線。
