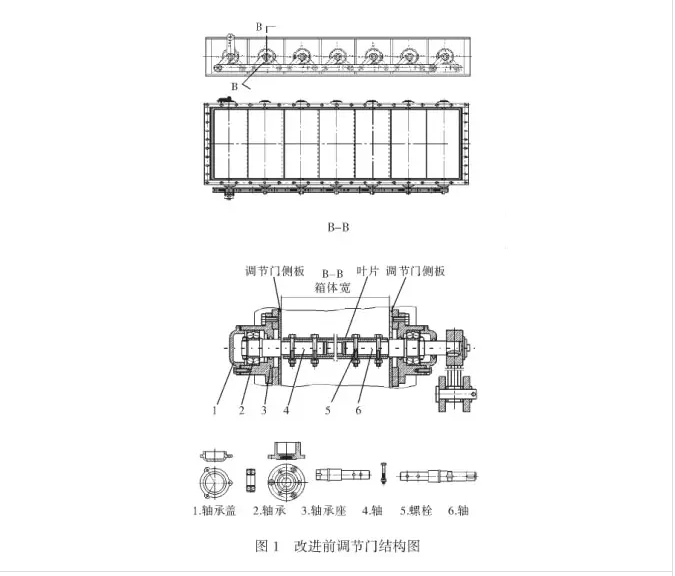

F式離心通風機調節門，原來調節葉片轉軸兩端均采用滾動軸承支撐，結構復雜，制造周期長，生產成本高，其具體結構圖見圖 1 。2 　結構對比

　　（ 2 ）　在改進后的結構中，用一根葉片芯軸代替了原結構的兩根（葉片）軸，葉片與軸的連接用數個塞焊點代替了原結構的數個螺栓連接，在保證連接強度的前提下，盡可能地簡化了裝配工藝。

3 　結論

　　對于 F 式離心通風機調節門，改進后的結構在完全滿足通風機工作要求的情況下，降低了產品成本、減輕了產品質量，是經過實踐驗證的一種切實可行的結構改進方案，適合在 F 式離心通風機中應用推廣。
