 一個大型工藝車間由一個供氣系統通風,其壓力損失為300Pa,流量為3m3/s。其排氣系統壓力損失為425Pa,流量為2.5m3/s,求車間的壓力和流量。如果有一些空氣從窗戶或小孔泄?jié)M而損失,壓力損失為125Pa,流量為0.5m/s,兩臺風機都是D型號,求房間的壓力,供氣流量,排氣流量.

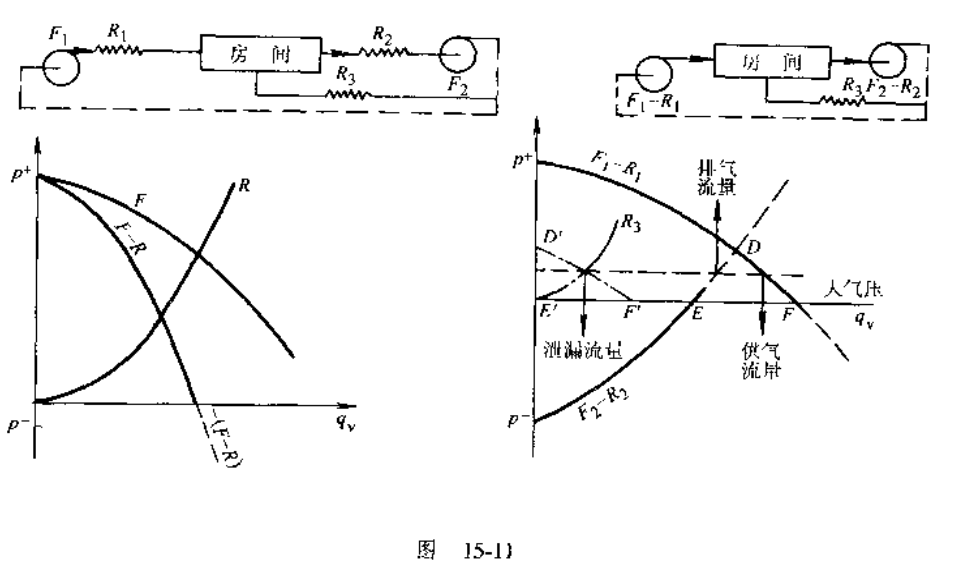

解：由于供氣和排氣系統都有相同的阻力,這個問題類似圖15-11。

      對于供氣風機的剩余特性曲線和系統的F-R₁曲線將在房間產生一個大于大氣壓的壓力,并且以正壓劃出,類似的排氣風機的剩余特性曲線和系統的F-R₂曲線將在房間產生-個低于大氣壓的壓力,且以負壓劃出。在這種情況下標出剩余特性曲線對應的壓力不足部分是必須的(結果表明由系統傳送較高的流量與風機的壓力是不適合的)因此,在上述表中出現了負值?？梢钥吹?兩條特性曲線交于點183Pa、3.25m3/s,共分別是該車間的壓力,容積流量。

      零壓力線和剩余特性曲線相交的小一三角形可以看作“室內的特性”,以壓力作縱坐標這是很方便的,結合通過(125Pa,0.5m³/s)點的泄漏系統的特性可以在圖15-12中看出:泄漏的流量為0.38m³/s,室內的壓力比大氣壓高70Pa,在此壓力下空氣的供氣流量是3.48m³/s,排氣流量是3.1m³/s
